مانیتور صنعتی  HMI

اچ ام ای ( HMI ) چیست ؟

HMI مخفف واژه Human Machin Interface به معنی رابط ماشین و انسان، وسیله ای است که در فرایند های  صنعتی به انسان ها کمک می‌کند تا با دستگاه ارتباط  برقرار کند و اطلاعات مختلفی دریافت کند و دستور های لازم را به دستگاه بدهد. از اچ ام آی، برای کنترل، تنظیم و مشاهده ی پارامتر های دستگاه های صنعتی مانند پی ال سی ها استفاده می‌کنند. هم چنین یکی از مباحث مهم در ارتباط با اتوماسیون صنعتی مانیتورینگ می‌باشد؛ مانیتورینگ به معنای جمع اوری اطلاعات دلخواه و مورد نظر در بخش های مهم و مختلف فرایند تولید، همین طور نمایش آن با فرمت های متنی و گرافیکی است. اچ ام ای، یکی از تجهیزاتی است که در مانیتورینگ کاربرد فراوانی دارد و در صنایع به طور وسیع مورد استقبال و استفاده قرار می‌گیرد.

خواندن مطلب راهنمای خرید HMI به شما پیشنهاد می شود.

راهنمای خرید HMI

اجزای اصلی اچ ام آی

دو جزء مهم اچ ام ای سخت افزار و نرم افزار هستند، که تعامل میان این دو باعث به وجود امدن رابط کاربری میان انسان ها و ماشین ها می‌شود.

بخش نرم افزار اچ ام ای شامل:

  • کلید ها ( Button )
  • نمایشگرها (Display)
  • آلارم ها( Alarm )
  • عقربه‌ ها ( Pointer )
  • شاخص ‌ها (Indicator )
  • و نمودارها ( Curve )

و تنها دارای یک بخش سخت افزار می‌باشد که آن خود HMI است.

مشخصات کلی HMI ها

  1. شبیه‌سازی آنلاین و افلاین
  2. دارای پورت USB برای دریافت و ارسال انواع برنامه‌ها هستند.
  3. قابلیت ذخیره سازی اطلاعات را دارند.
  4. دارای ماکرو برای انجام محاسبات و اعمال منطقی می‌باشند.
  5. توانایی اتصال به انواع پی ال سی ها (PLC) دارند.
  6. ارتباط سریالی از طریق 2 پورت به طور همزمان
  7. قابلیت نمایش انیمیشن

کاربرد  اچ ام ای یا مانیتور صنعتی

  • از صفحه نمایش HMI ها می‌توان برای مانیتورینگ یک عملکرد پیچده، مانند افزایش سرعت تولید و خاموش کردن ماشین آلات استفاده کرد. همچنین عملیات‌های ساده تر مانند نظارت و ردیابی را به‌خوبی انجام می‌دهند.همچنین از فناوری اچ ام ای به طور معمول، در سازمان های صنعتی مختلف و شرکت های گسترده برای بهینه سازی فعالیت های صنعتی خود و تعامل مناسب با ماشین‌ها‌ استفاده می‌شود.کاربرد در صنایع مختلف از جمله: نفت و گاز، بازیافت، حمل نقل، آب فاضلاب، انرژی و غذا و نوشیدنی از دیگر فواید مهم و قابل توجه این فناوری می‌باشد.

کارکردهای اصلی یک HMI شامل موارد زیر است:

  • نمایش داده ها به صورت بصری
  • نمایش زمان تولید
  • نمایش و نظارت روی ورودی خروجی ها
  • و…

به طور مثال بررسی و کنترل دمای یک مخزن پر از مایعات و یا اطمینان از کار کردن یک موتور بخصوص در کارگاه صنعتی


HMI کجا استفاده می شود؟

تقریبا در تمامی صنایع از جمله غذایی ،پتروشیمی ،ماشین سازی از صفحه نمایش صنعتی استفاده می کنند.


اچ ام ای را چه کسانی کنترل می کنند؟

بیشتر از همه اپراتورهای دستگاه های صنعتی با HMI سر و کار دارند که به وسیله این دستگاه بر فرایند تولید نظارت می کنند و در صورت نیاز تغییری اعمال می کنند

مهندسین  اتوماسیون صنعتی هم  برای تشخیص مشکل و ارزیابی داده ها از اچ ام ای استفاده می‌کنند.

مدیران صنعتی هم گاهی برای بدست آوردن آمار و اطلاعات به HMI نیاز پیدا می کنند.


بیشترین  استفاده از HMI

HMI با پی ال سی و ورودی خروجی سنسور ها ارتباط برقرار می کند تا بتواند برای کاربران اطلاعات مفیدی  عرضه کند.

صفحه نمایش صنعتی هم میتواند یک عملکرد تنها را انجام دهد مانند ،ردیابی و مانیتور کردن تولید

هم می تواند و یا کارهای پیچیده تری انجام دهد مانند روشن و خاموش کردن کل پروسه تولید یا تغییر سرعت تولید

با استفاده از HMI کاربر میتواند اطلاعات را به صورت نمودار یا تصاویر گرافیکی ببیند و یا زنگ هشدار را به صدا در آورد

با استفاده از HMI اپراتورها دیگر نیاز یه یادداشت خیلی از اطلاعات نخواهند داشت و خطای انسانی هم کاهش پیدا می کند و بهره وری تولید افزایش پیدا می کند


انواع برند های معروف HMI در ایران

شرکت های مختلفی دست به تولید اچ ام ای زده اند و وارد کار تولید این محصول شده اند. از معروف ترین برند های تولید شده در ایران می‌توان به برندهای دلتا ( DELTA  )، زیمنس ( SIEMENS ) و وینتک ( WEINTEK ) اشاره کرد. این برند ها به دلیل قیمت مناسب و کاربری آسان محبوبیت زیادی بین کاربران کسب کرده‌اند و جز پرمصرف ترین اچ ام ای ها هستند

HMI دلتا

(خرید HMI دلتا )

یکی از محبوب ترین برندهای اتوماسیون صنعتی در ایران برند دلتای تایوان است که در بازار ایران مهمترین رقیب کمپانی زیمنس می باشد، اما در زمینه HMI دلتا گوی سبقت را از تمامی رقیبان دزدیده و به پرفروش ترین برند صفحه نمایش صنعتی در ایران تبدیل شده. اچ ام ای دلتا، به دو دسته‌ی پنل متنی و پنل لمسی تقسیم می‌شوند. پنل های متنی به دلیل عملکرد ساده و کنترل راحتشان شناخته می‌شوند و از مزایای مهم آن سبک وزنی و انعطاف پذیری آن است که در  بهبود کارایی و سرعت بیشتر در کنترل سیستم  به کاربر کمک می‌کند. پنل های لمسی به انواع (DOP) و پنل های سری ( HMC ) تقسیم و در انواع و ابعاد مختلف ارائه می‌شوند.

HMI دلتا دارای چندین سری می باشد:

سری DOP100

(مشاهده HMI های سری DOP 100  دلتا)

این سری از پردازنده cortex-8 و LCD 65536 رنگ استفاده میکند

سری dop 100 به 3 زیر دسته تقسیم می شود

دسته پایه(basic)

اکثر مصرف ایران را این دسته تامین می کند دارای امکانات اولیه ،نصب آسان و توابع اولیه مورد نیاز صنعتگران می باشد و همچنین از لحاظ قیمت از دیگر دسته ها اقتصادی تر هستند

مانند 103BQ,107BV,

دسته استاندارد (standard)

این دسته دارای 2 پورت com بوده و مجهز به اترنت برای ارتباط سریعتر می باشد این دسته هم در ایران مصرف خاص خودش را دارد

مانند107CV,107EV,107EG

دسته حرفه ای(advance)

به بیش از یک پورت COM و اترنت متصل می‌شود و از امکانات بیشتری بهره می‌برد.

103WQ,107WV,110WS


سری DOP-W

(مشاهده HMI های سری DOP W دلتا)

این سری نسبت به سری DOP100 از کیفیت و وضوح بالاتری استفاده می کند صفحه نمایش های بزرکتری دارد و همچنین دارای بلندگو می باشد

مانند DOP-W105B,DPO-W127B

سری DOP-H

این سری از دلتا با بقیه تفاوت های ظاهری بیشتری دارد بیشتر برای کنترل دستی استفاده میشود

تمامی محصولات دارای صفحه 7 اینچی هستند ،دارای کلید های کنترل هستند

بیشتر برای رباتهای صنعتی استفاده میشود

مانند DOPH07

سری TP

(مشاهده HMI های سری TP دلتا)

این سری از تمامی درایو های دلتا پشتیبانی می کند و قابلیت اتصال به موتورهای سرو و کنترلر های دما و… را دارد

مانندTP70P

سری DOP-B

تولید این سری متوقف شده است اما بعضی از مدل های این سری موجود هستند


HMI زیمنس

یکی از پنل‌های کاربردی که براساس پیشرفته ترین تکنولوزی ها طراحی شده اچ ام ای زیمنس است. صفحه نمایش آن وضوح بسیار بالایی دارد و دارای عملکرد ترکیبی لمسی و کلیدی می‌باشد. طول عمر بالا و کیفیت مناسب آن از جمله ویزگی های مهم این اچ ام ای می‌باشد.

سری پایه (basic)

این سری دارای تنوع زیادی در اندازه صفحه نمایش و کلید های عملکردی می باشد دارای امکانات پایه می باشد

سری پایه سیپلاس ( siplus)

این سری برای کارهای ساده و در عین حال برای مقاومت در برابر شرایط بسیار سخت محیطی طراحی شده است

سری بدون کلید (keyless )

این سری با سری پایه تفاوت چندانی ندارد بیشترین تفاوت در بدون کلید بودنش است

سری استارتر(starterkit)

این سری برای شروع عملیات صنعتی همراه با پی ال سی زیمنس طراحی شده است

سری حرفه ای پنلی(panel-based-advance)

سری حرفه ای کامپیتوری (pc-based-advance)

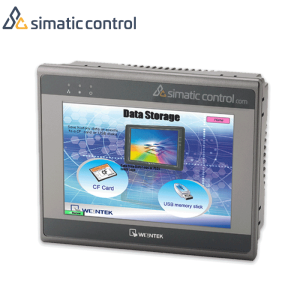

HMI وینتک

یکی دیگر از برند های به نام، اچ ام ای وینتک می‌باشد. کمپانی وینتک با تولید محصولات متنوع با قیمت مناسب باعث شده که محصولاتشان به طور گسترده‌ای در صنایع مختلف مورد استفاده قرار گیرد. همچنین سازگاری آن با ساده ترین و مناسب ترین نرم افزار ها باعث شده که این محصول مورد استقبال هرچه بیشتر مصرف کنندگان قرار گیرد.

( مشاهده HMI وینتک )

HMI فتک

HMI امرون

شما مشتریان عزیز، می توانید با خرید HMI از سایت ما، خریدی آسان و مطمئن را تجربه کنید. همچنین شرکت سیماتیک کنترل (مرکز تخصصی تامین و پشتیبانی تجهیرات اتوماسیون صنعتی) با داشتن مهندسین توانمند و مجرب آماده‌ی پاسخگویی به سوالات شما در هر زمانی می‌باشد. شما می توانید از طریق راه های ارتباطی موجود در سایت از مشاوره ی خرید رایگان و پشتیبانی بعد از خرید محصولات استفاده کنید.
