اینورتر دلتا سری VFD4A2MS43ANSAA – کوچک، هوشمند و قدرتمند

اینورتر سری MS300 از برند دلتا، با تکیه بر فناوری‌های پیشرفته و قابلیت‌های متنوع، به عنوان یکی از کم‌حجم‌ترین (Compact) درایوها در مقایسه با سایر مدل‌های این شرکت شناخته می‌شود. این درایو قابلیت کنترل موتورهای القایی (IM) و موتورهای مغناطیس دائم (PM) را دارد و به دلیل طراحی فشرده، حدود ۴۰ درصد کوچکتر از مدل‌های پیشین خود است.

از جمله ویژگی‌های برجسته اینورتر MS300 می‌توان به موارد زیر اشاره کرد:

• اسلات ارتباطی قابل توسعه برای پشتیبانی از کارت‌های ارتباطی مختلف
• پورت USB برای بارگذاری و تخلیه سریع داده‌ها
• PLC داخلی با امکانات نرم‌افزاری پیشرفته
• قیمت مناسب نسبت به کارایی بالا

طراحی مهندسی این دستگاه موجب صرفه‌جویی در فضا و تسهیل در راه‌اندازی سریع و سیم‌کشی آسان شده است. وجود ترمینال‌های فرمان فشاری نیز باعث بهبود عملکرد کلی و افزایش پایداری سیستم می‌شود.

اینورتر MS300 گزینه‌ای ایده‌آل برای کاربردهای متنوع صنعتی و غیرصنعتی به شمار می‌رود، از جمله:

• ماشین‌های بسته‌بندی
• تردمیل
• فن و پمپ
• سیستم‌های نقاله (کانوایر)
• درایو جرثقیل
• ماشین‌های تزریق پلاستیک و…

ویژگی های اینورتر دلتا سری MS300

• قابلیت کنترل Open loop موتورهای IM و PM
• فرکانس خروجی در مدل های استاندارد 0 تا 599Hz و در مدل های پر سرعت 0 تا 1500Hz
• قابلیت تحمل اضافه‌ بار عادی (Normal Duty) تا %120 جریان نامی خروجی به مدت 60 ثانیه و تا 150% جریان نامی خروجی به مدت 3 ثانیه
• قابلیت تحمل اضافه‌ بار سنگین (Heavy Duty) تا %150 جریان نامی به مدت 60 ثانیه و تا 200% جریان نامی خروجی به مدت 3 ثانیه
• دارای مد کنترلی V/F و SVC
• دارای گشتاور راه اندازی 150% در فرکانس 3Hz برای موتورهای القایی و 100% در 5% فرکانس نامی برای موتورهای مغناطیس دائم
• دارای Brake Chopper داخلی
• راه‌ اندازی چند موتور به‌ طور همزمان (دارای 4 گروه پارامتر برای کنترل 4 موتور IM)
• قابلیت PID کنترل و دارای ورودی آنالوگ (ولتاژ و جریان)
• صفحه‌ کلید 5 رقمی LED قابل جابجایی برای کنترل از راه دور
• دارای PLC داخلی با ظرفیت 2K steps
• دارای ترمینال ورودی و خروجی پالس تا حداکثر 33KHz
• دارای پورت USB برای دانلود و آپلود پارامتر ها با کابل پرینتری
• برد PCB طراحی‌ شده مطابق با استاندارد IEC 60721-3-3
• دارای استاندارد ایمنی جهانی CE ،UL ،CUL
• شرایط محیطی : -10 تا 40 درجه سانتی گراد
• دارای پورت RS485 و قابلیت نصب سایر کارت ‌های شبکه صنعتی مانند MODBUS TCP ،Device Net ، PROFIBUS DP ،CANOpen ،EtherCAT ،Ethernet/IP

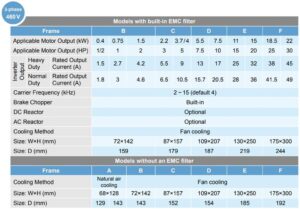

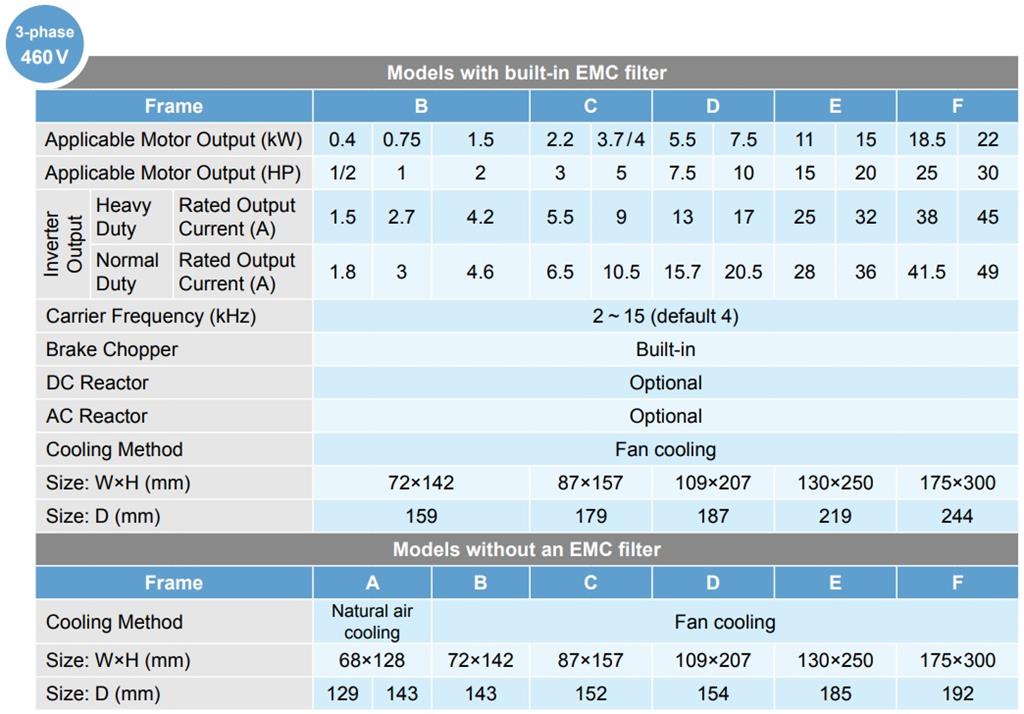

جدول مشخصات فنی اینورتر های سه فاز دلتا MS300

قابلیت‌های کنترلی پیشرفته در اینورترهای سری VFD4A2MS43ANSAA

اینورترهای سری MS300 مجهز به PLC داخلی با ظرفیت 2K Steps هستند که امکان برنامه‌نویسی فرآیندها از طریق رایانه را فراهم می‌سازد. این ویژگی موجب ارتقاء قابلیت‌های کنترلی و حذف نیاز به PLCهای جداگانه در بسیاری از کاربردهای ساده می‌شود.

همچنین اینورتر دارای رله Change Over با تحمل جریان تا ۵ آمپر است که می‌تواند وضعیت‌های مختلف عملکردی مانند:

• بروز خطا (Fault)
• فعال شدن درایو (RUN)
• رسیدن به یک فرکانس مشخص

را شناسایی کرده و سیگنال کنترلی به سایر تجهیزات مدار نظیر PLC خارجی، چراغ‌های هشدار یا سایر ادوات کنترلی ارسال نماید. این امکانات موجب افزایش پایش‌پذیری و انعطاف‌پذیری سیستم کنترل در کاربردهای صنعتی می‌گردد.

قابلیت برنامه‌نویسی اینورتر MS300 با نرم‌افزار WPLSoft،یکی دیگر از قابلیت‌های کاربردی اینورتر سه فاز 1.5 کیلووات با توان 2 اسب بخار MS300 دلتا VFD4A2MS43ANSAA، امکان برنامه‌ریزی از طریق نرم‌افزار WPLSoft بر روی کامپیوتر است. WPLSoft یک نرم‌افزار تخصصی تحت سیستم عامل ویندوز بوده که برای برنامه‌نویسی PLCهای دلتا طراحی شده است.

این نرم‌افزار از سری‌های مختلف PLC دلتا از جمله DVP، AS و AH پشتیبانی می‌کند و همچنین قابلیت برنامه‌نویسی و پیکربندی اینورترها و HMI‌های مجهز به PLC داخلی را نیز دارد. استفاده از WPLSoft برای برنامه‌ریزی اینورتر MS300، امکان کنترل دقیق، ساده‌سازی فرآیند تنظیمات و یکپارچگی بهتر با سایر تجهیزات اتوماسیون صنعتی را فراهم می‌سازد.

ویژگی های نرم افزار WPLSoft

• اتصال plc به کامپیوتر و برنامه ریزی از طریق پورت های RS232 و USB
• سیمولاتور آنلاین و آفلاین
• تنظیمات پورت های ارتباطی و کانفیگ آن ها
• رمز گذاری بر روی پروژه، PLC و قفل کردن PLC
• برنامه نویسی به زبان LADDER
